Ширина ламели 16 мм: min/max ширина - 0.25/2.00 м, max высота - 2.00 м
Ширина ламели 25 мм: min/max ширина - 0.25/2.00 м, max высота - 2.00 м
Ширина ламели 50 мм: min/max ширина - 0.45/2.50 м, max высота - 2.80 м

При ширине изделия от 24 см до 300 см управление на карнизе может быть размещено как справа, так и слева.

Управление осуществляется при помощи стержня управления для поворота ламелей и шнура для подъема / опускания изделия.

Стена / потолок / к раме пластикового окна.

Горизонтальные жалюзи – самые неприхотливые в уходе изделия для окон. Алюминиевые ламели достаточно протирать влажной тряпкой в закрытом состоянии. А при сильном загрязнении использовать мыльный раствор. Уход за горизонтальными жалюзи при необходимости предусматривает также демонтаж изделия для того, чтобы можно было промыть ламели в простой или мыльной воде. Избегайте попадания воды в верхнюю и нижнюю планки системы.

На данную продукцию имеются сертификаты на экспертное заключение о соответствии товара.

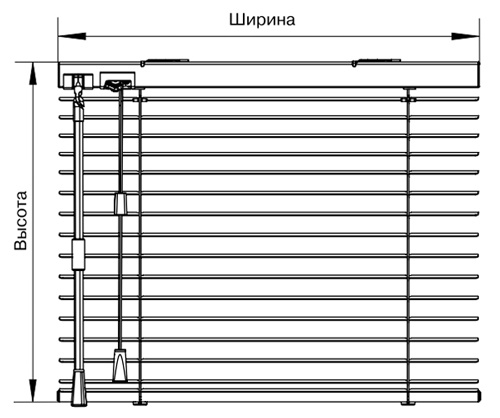

Замер горизонтальных жалюзи осуществляется по габаритным размерам изделия.

Управление осуществляется при помощи стержня управления для поворота ламелей и шнура для подъёма / опускания изделия.

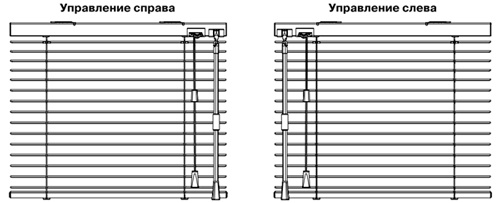

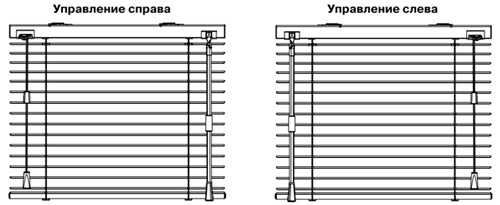

При этом, для изделий шириной от 500 до 3000 мм расположение поворотного стержня и шнура управления предусмотрено вместе с одной из выбранных сторон управления (слева или справа).



При ширине изделия от 270 до 500 мм управление обязательно разносится в разные стороны. В заказе указывается, с какой стороны расположить стержень управления.

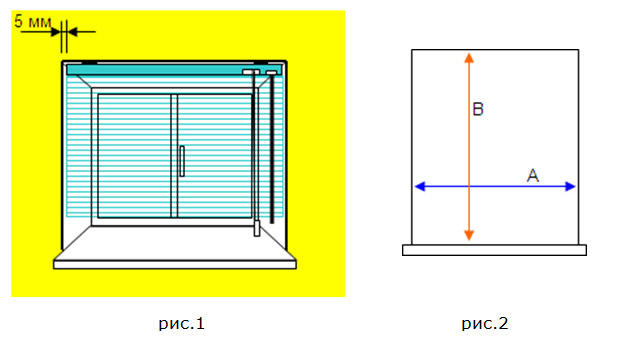

Способы замеров окна для установки горизонтальных жалюзи Тип 1

А - ширина проема*
В - высота проема

* Обратите внимание, что откос окна может быть не прямоугольным

Результаты замеров должны содержать следующие данные:

- Ширина жалюзи = А - 1 см
- Высота жалюзи= В
- Тип жалюзи
- Левое или правое управление
- Дополнительные параметры

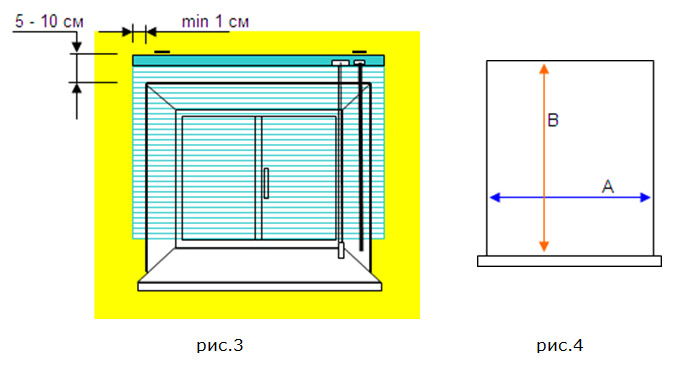

А - ширина проема*
В - высота проема

* Обратите внимание, что откос окна может быть не прямоугольным

Результаты замеров должны содержать следующие данные:

- Ширина жалюзи = А + 2 см
- Высота жалюзи = В + 5 см
- Тип жалюзи
- Левое или правое управление
- Дополнительные параметры

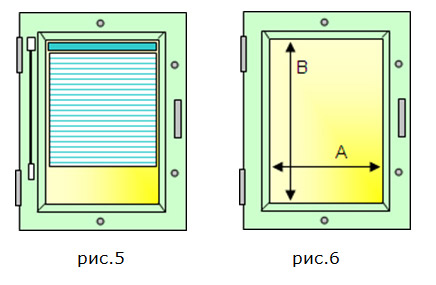

Размещение горизонтальных жалюзи между стёклами окна внутри рамы возможно при наличии традиционных деревянных рам винтового типа. При этом управление жалюзи выносится на внешнюю часть рамы. Минимальное расстояние между стёклами должно быть не менее 3 см.

А - ширина внутреннего проема створки окна* (ширина стекла от штапика до штапика)
В - высота внутреннего проема створки окна (высота стекла от штапика до штапика)

* Обратите внимание окно может быть не прямоугольным

Результаты замеров должны содержать следующие данные:

- Ширина жалюзи = А - 1 см
- Высота жалюзи = В + 1 см
- Тип жалюзи
- Левое или правое управление
- Дополнительные параметры

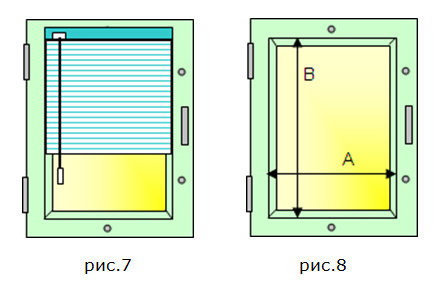

А - ширина створки окна по границе штапиков *
В - высота створки окна по границе штапиков

* Обратите внимание окно может быть не прямоугольным

Результаты замеров должны содержать следующие данные:

- Ширина жалюзи = А
- Высота жалюзи = В + 3 см
- Тип жалюзи
- Левое или правое управление
- Дополнительные параметры

Тип 2 подразумевает крепление к раме пластикового окна, используя специальные кронштейны для окон ПВХ, которые не нарушают герметичность оконного профиля.

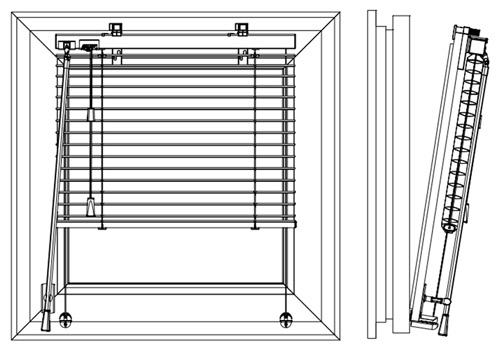

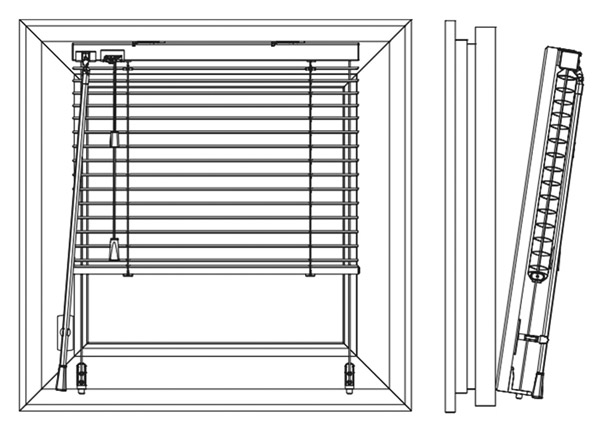

Тип 3 крепления применяется на откидных или мансардных пластиковых окнах и позволяет удерживать горизонтальные жалюзи параллельно стеклу в наклонной плоскости. Горизонтальные жалюзи мансардного типа укомплектованы тросами, которые предназначены для фиксации ламелей параллельно стеклу и крепятся к раме окна соответствующими кронштейнами.

Тип 3 крепления горизонтальных жалюзи предусматривает использование специальных кронштейнов, как для крепления верхних кронштейнов, так и тросов мансардных окон без нарушения герметичности профиля ПВХ.

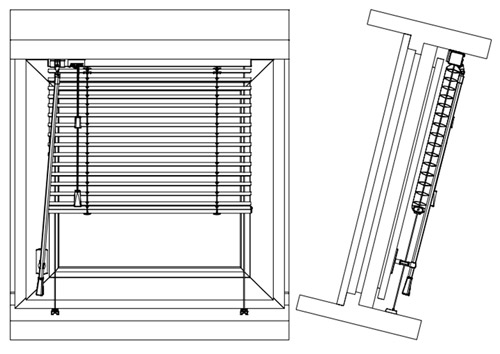

Тип 4 крепления горизонтальных жалюзи рассчитан на глухие (не открывающиеся створки мансардных окон. Крепление производится в оконный проём параллельно оконной конструкции. Кронштейны крепятся к откосу окна, а фиксаторы троса мансардных жалюзи - к подоконнику саморезами.

Тип 5 крепления мансардных горизонтальных жалюзи производится саморезами к раме пластикового окна.

Разметьте места крепления кронштейнов на расстоянии не менее 60 см друг от друга и не более 20 см от краев верхней планки жалюзи. При разметке необходимо учитывать, что кронштейн не должен попасть на суппорт, механизм управления или фиксатор.

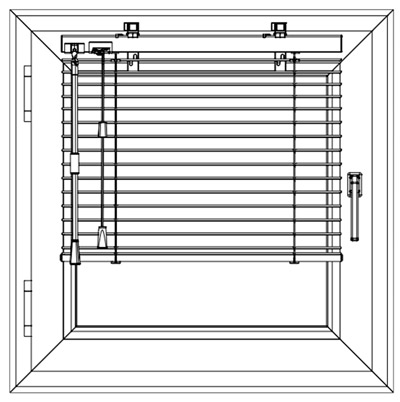

Крепление к раме пластикового окна

Крепление к раме пластикового окна возможно без сверления оконного профиля. В этом случае при креплении горизонтальных жалюзи используют специальные кронштейны для окон ПВХ.

Этот тип крепления возможен только на поворотно-откидную створку окна, но не на глухую.

Повернув защелку против часовой стрелки, закрепите верхнюю планку в кронштейне и поверните защелку по часовой стрелке до упора.
